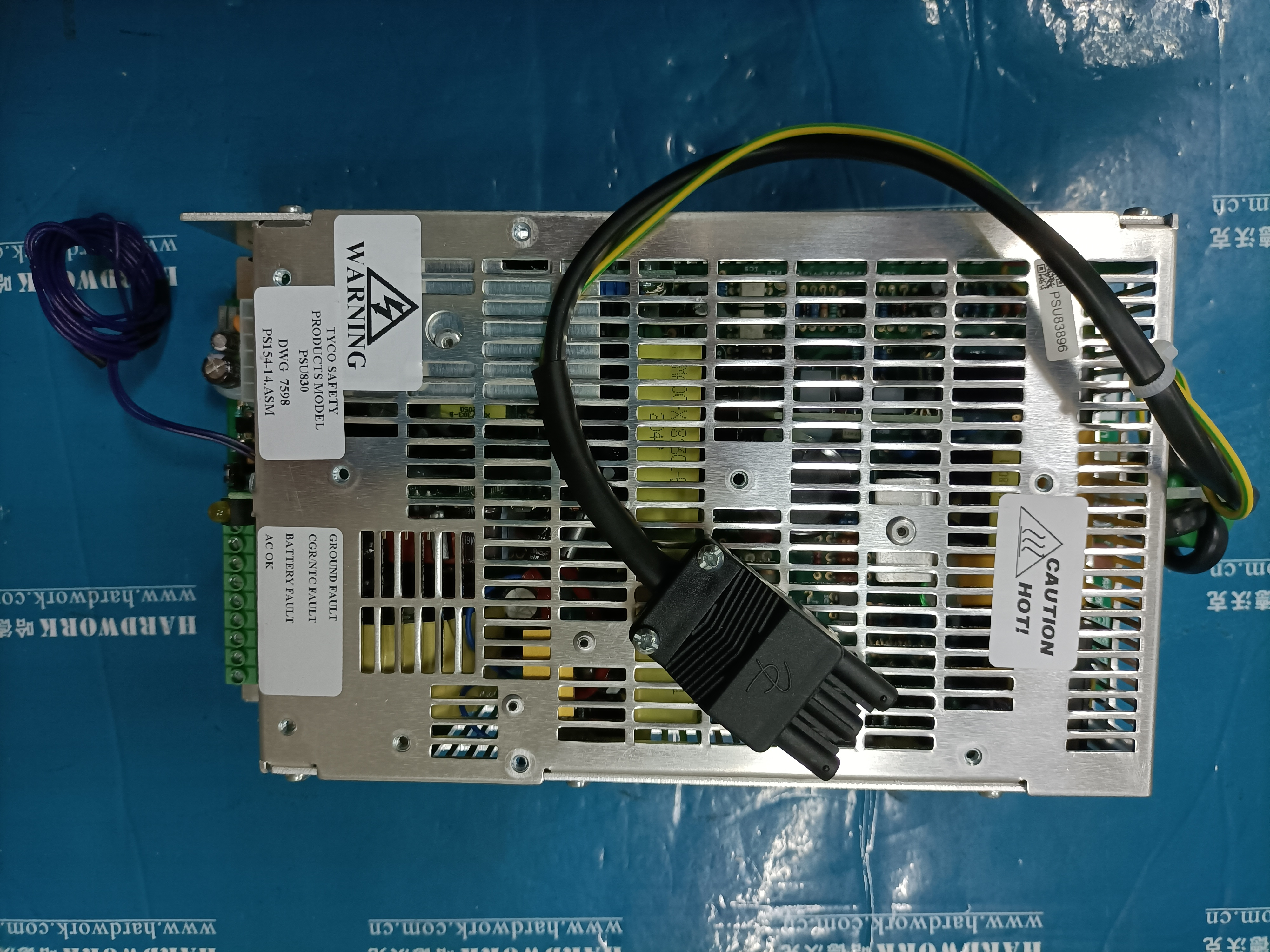

Tyco 557.202.210 PSU830電源模塊
MX PSU830電源模塊是最先進的集成開關模式系統電源和電池充電器,可在報警條件下提供高達5A的外部和輔助回路電源,具有通用輸入,允許在100至264Vac 50或60 Hz范圍內工作,充電電壓經過溫度補償。
電源在24小時內為電池充電,時間如下:
90小時待機時間和15分鐘報警條件。
72小時待機時間和30分鐘報警條件。
電源通過FIM或可尋址電源監控模塊APM800向系統提供完整的狀態和故障監控。PSU830包含一個升壓模塊,以提供正確的電壓電平,從而最大限度地提高M(jìn)X DIGITAL協議的性能。提供故障信號(交流損耗、電池充電器故障、電池故障和接地故障)。還向FIM提供電池電壓讀數,并提供無伏故障o/p。
螺絲端子提供2 x 27V輸出(一個帶復位控制)和一個5V輸出。電源安裝在帶有安裝點的鋼保持架中,允許安裝以下任何一塊板:
APM800可尋址電源監控模塊。
FB800保險絲板,帶15 x 24Vdc保險絲。
IOB800輸入/輸出擴展板。
PTM800電源端子模塊。
需要MX2 PSU830雙PSU套件為需要擴展環路電源能力的6至8環路系統上的XLM800 pcb供電。它由必要的電纜和連接器組成,以使額外的PSU830能夠安裝到MX2控制器上。
通用輸入電壓
溫度補償
全面故障監控
可以驅動4個滿載MX數字環路
當與第二個PSU830和MX2 8環路擴展套件一起使用時,可以為8個滿載MX數字環路供電
與PSB821相同的占地面積和固定裝置
取代PSB820和PSM820
符合EN54第4部分修正案2的要求
